當開關置于調試狀態時，系統對外部信號不響應，按下手動開、關門按鈕時，門機按要求關門或開門；當開關置于系統狀態時，系統由外部信號控制，手動開、關門按鈕不起作用。
當調試切換開關置于調試狀態時，按下該按鈕，門機作關門運動，無論門機在何位置，停止按該按鈕，門機立即停止關門運動；當調試切換開關置于系統狀態時，該按鈕不起作用。
當調試切換開關置于調試狀態時，按下該按鈕，門機作開門運動，無論門機在何位置，停止按該按鈕，門機立即停止開門運動；當調試切換開關置于系統狀態時，該按鈕不起作用。

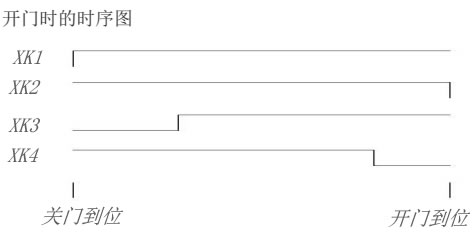

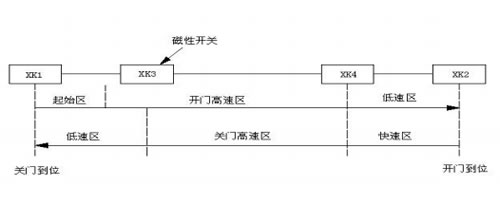

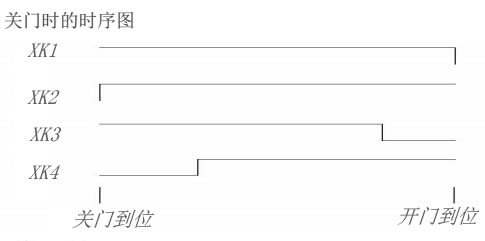

本變頻器位置控制采用雙穩態磁開關，門機加、減速位置可根據磁性開關位置自行調整，以滿足不同的用戶要求。門機開門的曲線由Ｐ01，P02，P36，P37，P38等五個參數控制，關門曲線由P32，P33，P34，P39-P44等參數控制。具體參數功能說明如下：
開、關門到位力矩保持
１、05型門機控制系統載力矩保持；
2、06/07型門機控制系統，開門到位力矩保持頻率由P36設定；關門到位力矩保持由X0切換，保持頻率由速度1控制，出廠設定為0.5Hz，（關門到位后，按操作面板上的上下鍵可改變其頻率。）

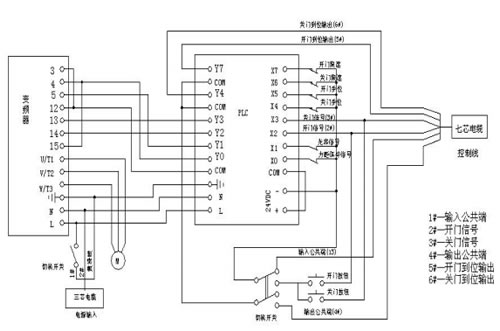

四、PLC各輸入輸出信號、運行頻率說明：
輸入信號 輸出信號
X0--力矩保持信號 Y0--開門信號輸出
X1--光幕、觸板信號 Y1--關門信號輸出
X2--開門信號 Y2--開關門變速信號
X3--關門信號 Y3--開關門變速信號
X4--關門到位信號 Y4--關門到位輸出
X5--開門到位信號 Y7--開門到位輸出
X6--關門限位信號
X7--開門限位信號
運行頻率及加減速由Y0、Y2、Y3信號控制；具體控制信號如下：
Y0 Y2 Y3 參數P19設定為2
OFF OFF OFF 速度1（出廠設定為0.5Hz)
OFF OFF ON 速度2(P32),第二加/減速(P39/P40)
OFF ON OFF 速度3(P33),第三加/減速(P41/P42)
OFF ON ON 速度4(P34),第四加/減速(P43/P44)
ON OFF OFF 速度5(P35)
ON OFF ON 速度6(P36),第一加/減速(P01/P02)
ON ON OFF 速度7(P37),第一加/減速(P01/P02)
ON ON ON 速度8(P38),第一加/減速(P01/P02)
五、變頻器操作步驟：
1）使變頻器處于停止工作狀態下，顯示器顯示000
2）按方式鍵[MODE]連接按三次：顯示器顯示P01
3）用上下鍵調整到所需參數
4）按設定鍵[SET]，再用上下鍵調整數值
5）按設定鍵[SET]，寫入參數
6）按方式鍵[MODE]，使變頻器回到原狀態；顯示器顯示000
六、操作調試過程中應注意的問題：
1、不要將交流電源接到輸出端子（U/T1、V/T2、W/T3）上；
2、輸入電源不得超過240VAC，且應是穩定的電壓，以免過電壓燒壞變頻器；
3、防止變頻器進水，以免造成短路而燒壞變頻器。
七、參數表
參數號碼 參數名稱 狀態值或代碼 出廠設定數據
P01★ 第一加速時間 ?。耄?０ 0.1-999 1.0
P02★ 第一減減速時間 ?。耄?0 0.1-999 1.0
P03 頻率范圍（V/F方式） 50 60 FF 50
P04 V/F曲線 0 1 0
P05★ DC提升水平 (%) 0-40 12
P06 過載功能 0 1 2 3 2
P07 過載電流 0.1-100 2.8
P08 自控/外控 0-6 2
P09 自控/外控 0-4 0
P10 反向鎖定 0 1 0
P11 停止方式選擇 (Hz) 0 1 0
P12 停止頻率 （Hz） 05-60 0.5
P13 DC制動時間 001-120 0
P14 DC制動水平 0-100 0
P15 最大頻率 （Hz） 50-400 60
P16 基三頻率 （Hz） 45-400 60
P17 加速頻率保持 0 1 0
P18 減速頻率保持 0 1 0
P19 復位功能選擇 0 1 2 2
P20 開關1功能選擇 0-6 0
P21 開關2功能選擇 0-6 0
P22 開關3功能選擇 0-7 0
P23 開關4功能選擇 1-7 1
P24 外控停止方式 0 1 0
P25 輸出TR功能選擇 0-4 0
P26 輸出RY功能選擇 0-6 5
P27 檢測頻率（輸出TR） (Hz) 0 0.5-400 0.5
P28 檢測頻率（輸出RY） (Hz) 0 0.5-400 0.5
P29★ 點動頻率 (Hz) 0.5-400 10
P30★ 點動加速時間 (秒) 0 0.1-999 5
P31★ 點動減速時間 (秒) 0 0.1-999 5
P32★ 預設頻率2 (Hz) 0 0.5-400 20
P33★ 預設頻率3 (Hz) 0 0.5-400 22
P34★ 預設頻率4 (Hz) 0 0.5-400 4
P35★ 預設頻率5 (Hz) 0 0.5-400 0.5
P36★ 預設頻率6 (Hz) 0 0.5-400 8
P37★ 預設頻率7 (Hz) 0 0.5-400 25
P38★ 預設頻率8 (Hz) 0 0.5-400 3
P39★ 加速時間2 (秒) 0.1-999 1
P40★ 減速時間2 (秒) 0.1-999 1
P41★ 加速時間3 (秒) 0.1-999 1.2
P42★ 減速時間3 (秒) 0.1-999 1.2
P43★ 加速時間4 (秒) 0.1-999 1.2
P44★ 減速時間4 (秒) 0.1-999 1.2
P45 第二主頻 (Hz) 45-400 60
P46★ 第二DC提升水平面 (%) 0-40 0.5
P47 跨超頻率1(Hz) 0 0.5-400 0
P48 跨越頻率2(Hz) 0 0.5-400 0
P49 跨越頻率3(Hz) 0 0.5-400 0
0P50 跨越頻率帶寬大 (Hz) 0-10 0
P51 限流功能 0 0.1-9.9 0
P52 功率損耗啟動方式 0 1 2 3 1
P53 RIDE-THROUGH重新啟動 0 1 2 0
P54 等待時間 (秒) 0.5-400 0.1
P55 下限頻率鉗位于 (Hz) 0.5-400 0.5
P56 上限頻率鉗位于 (Hz) 0.5-400 400
P57 偏置/增益功能選擇 0 1 0
P58★ 偏置/頻率 (Hz) -99-400 0
P59★ 增益頻率(Hz) 0.05-400 60
P60★ 0-5V輸出電壓補償 (%) 75-125 100
P61 監視選擇 0 1 0
P62★ 線速度系統數 0.1-100 3
P63 最大輸出電壓 (伏) 0.1-500 000
P64 OCS水平 (%) 1-200 70
P65★ 載波頻率 (KHz) 0.8-15 10
P66 密碼 0 1-999 000
P67 出廠數據設定 0 1 0
P68 故障顯示1
P69 故障顯示2
P70 故障顯示3
P71 故障顯示4
注：帶有一個★的參數可以在變頻器運行時設定
八、變頻器故障顯示原因及排除方法
顯示 故障顯示及原因 故障排除方法
5C1 加速過程中的瞬時過電流或散熱片異常發熱
檢查是否輸出短路或接地錯誤 檢查環境溫度 增大加速時間
5C2 恒定速度期間的瞬時過電流或散熱片異常發熱
檢查是否輸出短路或接地錯誤 檢查環境溫度
消除負載過大變化
5C3 減速過程中的瞬時過電流或散熱片異常發熱
檢查是否輸出短路或接地錯誤 檢查環境溫度 增大減速時間
OC1 加速過程中的過電流
檢查開路電路輸出相數 增大加速時間 調節提升水平
OC2 消除負載的過大變化恒定速度期間的過電流
檢查開路電路輸出相數 消除負載的過大變化
OC3 減速過程中的過電流
檢查開路電路輸出相數 增大減速時間
OU1 加速過程中的過大內部DC電壓（過電壓）
增大加速時間 接上一只制動電阻
OU2 恒定速度期間的過大內部DC電壓（過電壓）
消除負過大變化 接上一只制動電阻
OU3 減速過程中的過大內部DC電壓（過電壓）
增大減速時間 接上一只制動電阻
LU 電源電壓降至額定值的85%或85%以下（電壓不足）
測量電源電壓 考慮瞬時停電再起動功能
OL 輸出電流大于等于電熱偶設定電流的125%或大于等于變頻器額定電流的150%持續時間達到或者超過一分鐘（過載）
檢查電熱偶設定電流 減小負載
AU 由控制電路終端輸入一個輔助停止信號（輔助故障）
檢查時序電路，確認輔助信號正確
A5 由控制電路終端輸入一個輔助停止信號（輔助停止）
檢查時序電路，確認輔助信號正確
OP 運行過程中，控制板被斷開/接上 當在停止狀態設定數據時，或者在使用方式分鍵方式回到運行狀態時，一個運行信號被輸入當運行信號接通時電源也接通 要小心操作控制板
設定數據時檢查運行信號 檢查功率損耗啟動方式（參數32）
CPU 變頻器易受異常的干擾水平影響
減少變頻器周圍的噪音
