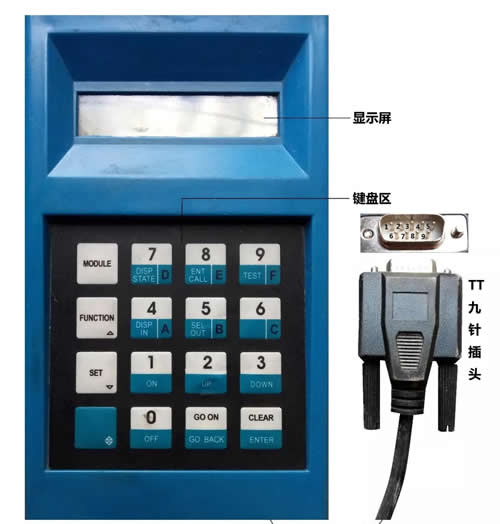

熟悉一下奧的斯服務器的簡單實用，公眾號首先看下圖：

上圖服務器由顯示屏、操作鍵盤和和連線插頭等幾部份組成。插頭由九個針腳組成，每個針腳的命名及類型如下：

        1----VCC----輸出                       2----VCC----輸出

        3----SVT TXB----輸出               4----SVT RXA----輸入

        5----GND----輸出                      6----VCC----輸出

        7----SVT TXA----輸出               8----SVT RXB----輸入

        9----GND----輸出

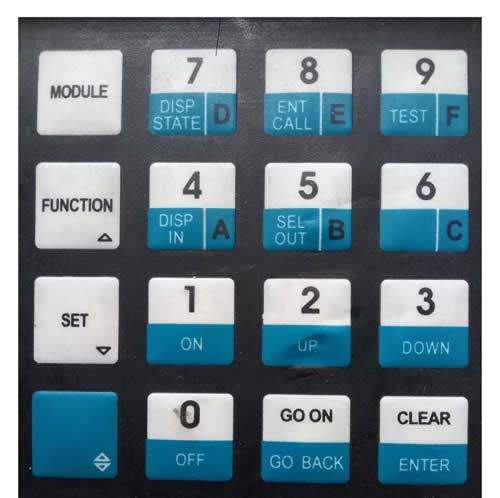

  上圖為服務器的鍵盤區，下面我來介紹一下各個按鍵的功能：

        MODULE：按此鍵可使服務器在任一菜單界面馬上返回到主菜單界面。

        FUNCTION：按此鍵可使服務器在系統任一菜單界面返回二級菜單界面。

        SET：按此鍵可使服務器在系統任一菜單界面返回到上一級菜單界面。

        藍shift：此鍵的作用主要是與鍵盤右側的12個按鍵的藍色部分組合使用來實現服務器或系統設定的特定功能。

        shift+0/OFF：在遙控站測試菜單中有應用

        shift+1/ON：主板I/O地址菜單中取反時有應用。在遙控站測試菜單中有應用

        shift+2/UP：主板1-2-1故障菜單中清除故障時應用。

        shift+3/DOWN：在OVF20變頻器查故障2-2-1中查閱每個故障的詳細信息。

        shift+4/DISP IN/A：代表十六進制的A。

        shift+5/SEL OUT/B：代表十六進制的B。此組合還可在OVF20變頻器的2-2-2菜單操作中清除歷史故障。

        shift+6/空/C：改變已經輸入的任何數的符號，代表十六進制的C。

        shift+7/DISP STATE/D：代表十六進制的D。此組合還可在奧的斯系列門機控制器操作中有顯示隱藏菜單的功能。

        shift+8/ENT CALL/E：代表十六進制的E。

        shift+9/TEST/F：代表十六進制的F。

        shift+GO ON/GO BACK：代表向上翻頁，GO ON為下翻頁。

        shift+CLEAR/ENTER：數值修改后確認或菜單的進入，CLEAR為清除。

上列按鍵中數字0~9分別代表十進制的數字0~9.

鍵盤快捷組合鍵快捷菜單顯示功能在LCB2板處于主界面時的應用：

 shift+4/DISP IN/A：主板參數菜單1~9。

  shift+5/SEL OUT/B：1-3-2I/O地址菜單。

 shift+6/空/C：顯示主板當前故障。

 shift+7/DISP STATE/D：主板輸入信號狀態菜單。

 shift+8/ENT CALL/E：進入呼梯菜單。

PS：奧的斯各系統主板菜單各異，操作也不盡相同，請大家在實際操作中以實際為準，切勿生抄硬搬
