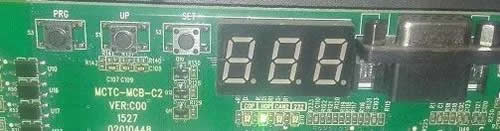

如上圖所示：左側分布3 個按鍵依次為PRG、UP、SET。右側顯示界面由3 位七段顯示數碼管組成。
三個按鍵的功能如下：
PRG----任何狀態下，顯示當前的功能組菜單號，可以通過UP鍵改變菜單號，按此鍵退出當前操作。
UP----用于功能菜單號或參數修改時數值的遞增。
SET----進入功能菜單的編輯模式，確認和保存操作。

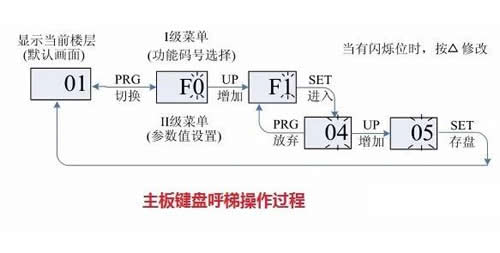

使用小鍵盤按鍵呼梯到5樓操作如下圖所示
小鍵盤各功能菜單說明：
F-0----樓層及運行方向信息：上電默認為F-0 的數據菜單顯示，3 位數碼管的后兩位數字顯示當前電梯所在的樓層，第1 位的數碼管用于方向顯示。在電梯停止情況下，第1 位數碼管不顯示，當電梯上行或下行時，該數碼管閃爍指示上行或下行方向。 在系統出現故障情況下( 原來系統無故障)，數碼管自動切換為故障代碼閃爍顯示，如果故障自動消失則進入F-0 的菜單顯示。
F-1----運行樓層命令輸入：通過PRG、UP、SET 鍵進入F-1 的數據菜單后，數碼管顯示電梯最小樓層( 系統功能參數表F6-01 所示)，可以用UP 鍵進行目的樓層設定，范圍是最小樓層至最大樓層，選定樓層后按SET鍵保存，電梯向設定樓層運行，同時自動切換到F-0 的數據菜單顯示。
F-2----故障復位及顯示故障時間代碼：通過PRG、UP、SET 鍵進入F-2 的數據菜單后，數碼管顯示“0”，可以用UP 鍵進行數據設定更改，范圍0~2：
1 表示系統故障復位命令，此時按SET 鍵保存，清除當前系統故障，然后自動切換到F-0 的數據菜單顯示；
2 表示顯示故障時間代碼，此時按SET 鍵，將循環顯示11 條故障記錄的故障代碼以及故障時間，按PRG 退出。
F-3----時間顯示：通過PRG、UP、SET 鍵進入F-3 的數據菜單后，將循環顯示系統當前時間。
F-4----合同號顯示：通過PRG、UP、SET 鍵進入F-4 的數據菜單后，將循環顯示使用者的合同號。
F-5----運行次數顯示：循環顯示次電梯運行次數。
F-6----開關門控制：通過PRG、UP、SET 鍵進入F-6 的數據菜單后，數碼管將顯示1-1，此時UP 和SET 鍵分別表示開門和關門命令，按PRG 鍵退出。
F-7----樓層自學習命令輸入：通過PRG、UP、SET 鍵進入F-7 的數據菜單后，數碼管顯示“0”，可以用UP 鍵進行數據設定更改，范范圍0~2，其中1 和2 均表示系統樓層自學習命令(1、不清除FR 組平層調整參數；2、清除FR 組平層調整參數)，此時按下SET 鍵，當滿足井道自學習條件時，電梯開始井道自學習，并轉為顯示F-0 的數據菜單，自學習完畢F-7 自動復位為0；不滿足井道自學習條件時，提示E35 故障。
F-8----測試功能：通過PRG、UP、SET 鍵進入F-8 的數據菜單后，數碼管顯示“0”，F(xiàn)-8 的設定范圍0~10，分別表示：1 封鎖外召；2 封鎖開門；3 封鎖超載
4 封鎖限位開關；6 進入打滑實驗狀態；7 UCMP 功能檢測；8 抱閘制動力檢測；9 平衡系數檢測；10 打滑量測試
（F8-7、8、9、10測試方法見后續小鍵盤調試）
F-9----保留
F-A----調諧功能：通過PRG、UP、SET 鍵進入F-A 的數據菜單后，數碼管顯示“0”，F(xiàn)-A 的設定范圍0~2，分別表示：1 帶載調諧；2 空載調諧。
用戶設定后，按SET 鍵確認，數碼管此時顯示TUNE，電梯進入調諧狀態，確認電梯滿足安全運行條件后，再次按SET 鍵開始調諧，調諧完成后小鍵盤將顯示當前角度，持續2 秒，之后自動切換到F-0 的數據菜單。按PRG 退出調諧狀態。
F-b----轎頂狀態顯示：通過PRG、UP、SET 鍵進入F-B 的數據菜單后。

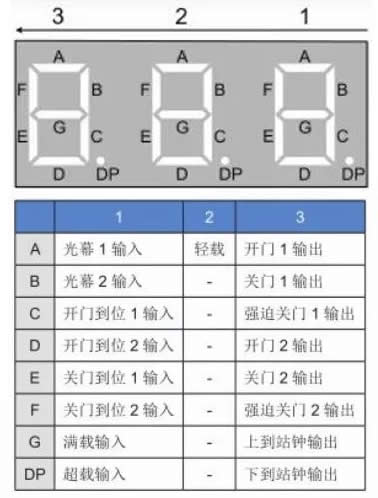

數碼管顯示轎頂板輸入輸出狀態如下圖所示
F-C----更改電梯的方向，請勿隨意更改 F-C 參數值，功能等同于 F2-10。
0：方向不變；1：運行方向取反。
【操作面板的使用】
LED 操作面板通過8 芯扁電纜連接到NICE 系列控制器的RJ45 插口，用戶通過操作面板可以對NICE 系列電梯一體化控制器進行功能參數修改、工作狀態監控和操作面板運行時的控制( 起動、停止) 等操作。

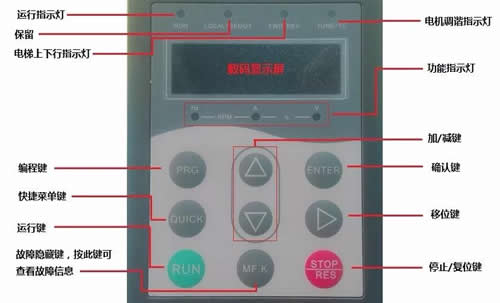

外觀顯示如下圖所示

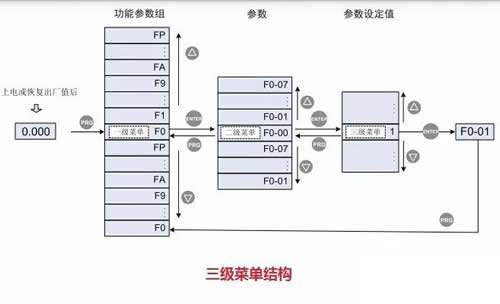

參數菜單結構：NICE3000new 電梯一體化控制器的操作面板采用三級菜單結構進行參數設置等操作。
菜單結構為： 一級--功能參數組、二級--參數、三級--參數設定值（見下圖）
【說明】
1) 在三級菜單操作時，可按“ PRG ”鍵或“ ENTER ”鍵返回二級菜單。兩者的區別是：
按“ ENTER ”鍵將設定參數保存后，再返回二級菜單，并自動轉到下一參數；
按“ PRG ”鍵是放棄當前的參數修改，不存儲參數，直接返回當前參數序號的二級菜單。
2) 在三級菜單狀態下，若參數無閃爍位，表示該參數不能修改，可能原因有： 該參數為不可修改參數（如實際檢測參數、運行記錄參數等）。
該參數在運行狀態下不可修改，需停機后才能進行修改。
【調試前安全檢查】
電梯安裝完畢進入調試階段，正確的調試是電梯正常安全運行的保障。電氣調試之前須要檢查機械部分和電氣部分是否允許調試，保證現場的安全。調試時應最少兩個人同時作業，出現異常情況應立即拉斷電源。
機械安全檢查：確認井道暢通，井道、轎廂、轎頂無人，并且具備適合電梯安全運行的條件。
其他調試方法如：慢車調試,同步機帶載調諧,同步機空載調諧,異步機帶載調諧,異步機空載調諧,免角度自學習等請參考電梯隨機文件，本文不再詳述。
