電梯是高層建筑不可缺少的設施，怎樣確保電梯高效平穩運行是當今電梯技術研究的重要課題。根據電梯遠程監控設計需求，基于系統化模塊化設計思想，采用常見的客戶端/服務器架構，將基于Linux的嵌入式系統作為前端數據采集發送平臺。詳細介紹了嵌入式開發過程，提出了開發環境搭建方案，編寫了數據采集處理程序；重點對基于TCP/IP通信和Socket通信協議的網絡軟件進行了優化設計，并對網絡通信性能作了分析檢測，詳細介紹了數據庫的搭建和界面設計。
電梯遠程監控系統
1 信號采集與傳輸
電梯遠程監控系統利用網絡設置的優良特性，結合網絡協議通信技術，將前端采集到的數據信息發送到后端主機上，實現數據的接收、儲存和分析。
1.1 數據采集
信號采集遵循那奎斯特定律，即采樣定律。采樣的頻率要大于信號中有效信號最大頻率的2倍，這種采樣方式所得的數字信號才能夠保存原來信號的信息。采樣公式:fs.max>fmaxA/D采樣的最后一個步驟是編碼，離散型數值通過量化后，將結果用計算機二進制編碼表示出來，這就是編碼過程，信號經過這個編碼過程變?yōu)閿?shù)字信號。
1.2 網絡數據傳輸
在通信網絡中，各進程間的遠程通信主要是C/S模式，即通過特定的客戶端向服務器發送數據請求，服務器接收到請求后反饋數據處理結果。客戶/服務器模式有兩個要求：①由于雙方信息量、軟硬件資源、處理能力的不一致，必須共享資源；②雙方通信處于異步狀態，只能通過遠程通信實現，無法使用共享內存機制。

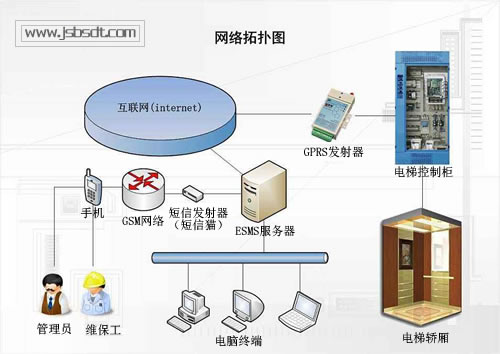

下圖為基于物聯網GPRS和客戶/服務器(C/S)模式的TCP/IP協議，電梯遠程控制系統的網絡通信OSI模型。

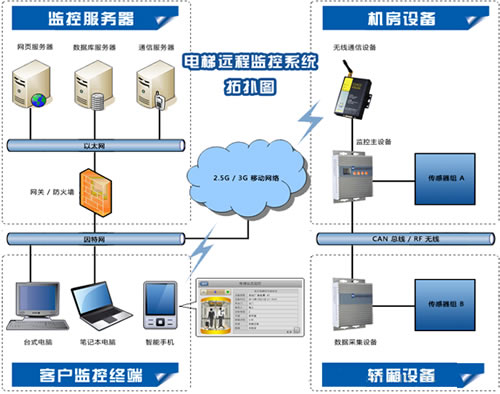

物聯網GPRS電梯遠程控制系統
為了使電梯的運行管理更加合理化、標準化、科學化，國內外廠商應用音視頻控制技術、工業自控技術、無線傳輸技術，研制開發應用于跟蹤電梯運行狀態、分析電梯運行數據、報警信號傳輸、實時視頻監控圖像的傳輸、音視頻對講、對電梯實現計算機遠程集中監視和管理的電梯安全運行監控系統。
該系統由相關硬件及管理軟件兩部份構成，系統硬件部份分為現場數據監控單元、無線通信傳輸單元和監控中心計算機組成。采取分散采集、集中控制的管理模式。為用戶提供基本資料管理、實時監控、故障告警、故障記錄、維保提醒、維保記錄、故障統計、維保統計、電子公告和行業新聞等服務。
現場數據監控單元：用于采集電梯各狀態下的各項監控?cái)?shù)據，如速度、負載、層數、門狀態、沖頂故障、蹲底故障等,并執行各項由控制中心發出的各項指令。
無線通信傳輸單元：運用四信GPRS IP MODEM F2X03，通過GPRS/CDMA/EVDO等網絡接入Internet，并與監控中心的服務器建立鏈接，為數據傳輸提供透明數據通道。實現電梯設備的組網，及現場數據的多中心傳輸。
監控中心：對各終端電梯的各項數據管理，通過綜合分析，判斷電梯的運行狀況及維修狀況，對于故障狀態的電梯下達各種控制指令，對存在安全隱患的電梯下達相應的控制指令，并通知相關的維護及時維護。提供應用平臺，為用戶提供B/S的訪問方式，物業、維保、監管、用戶等可以通過INTERNET訪問，也可以用智能手機、PAD等移動終端通過3G訪問。
