? 潔凈電梯是指轎廂內空氣中懸浮粒子（灰塵）濃度受控的電梯
? 潔凈電梯一般用于給潔凈廠房/潔凈室/潔凈區運輸人員或物料
? 潔凈電梯除了電梯的主參數外，增加潔凈度等級這一必要參數
? 潔凈度是以單位體積空氣中大于或等于某粒徑粒子的數量來區分的潔凈程度

潔凈電梯的應用領域

? 電子產業? 生物及醫藥產業? 醫院及醫藥機構? 食品加工產業? 光電產業? 航天產業? 納米技術產業

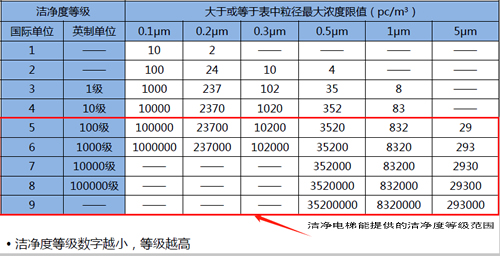

潔凈度等級

潔凈電梯規格系列

其他規格范圍可咨詢

潔凈客梯系列100~100000級 有/無機房 630~2000kg  2:1 1.0/1.5/1.75
潔凈貨梯系列100~100000級有/無機房2000~5000kg  4:1 0.5/1.0
潔凈大噸位系列100~100000級有機房6000~10000kg  4:1 0.25/0.5

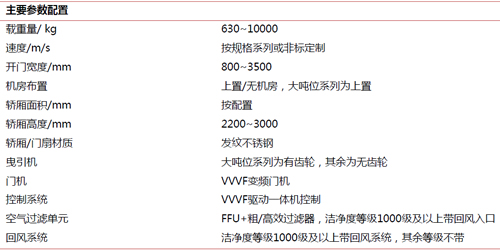

潔凈電梯的配置

潔凈電梯轎廂頂部安裝空氣過濾單元（FFU）

? 潔凈電梯轎廂、門板、門套普遍采用不銹鋼材質，地坎采用鋁合金或不銹鋼材質
? 潔凈電梯轎廂內壁平整，不裝或僅裝板狀不銹鋼防撞板
? 高等級（≥1000級）潔凈電梯轎廂內轎壁和轎頂拼接縫處嵌入嵌條（密封條），形成凹槽用于填補道康寧密封膠
? 高等級（≥1000級）潔凈電梯轎壁背側設置回風管，用于將一部分轎廂內排出的空氣引入FFU再次過濾送入轎廂
? 對重塊選用鑄鐵對重塊或用鋼板全封閉的復合對重塊

潔凈電梯的主要功能

? 潔凈電梯轎廂內空氣中的顆粒物含量是嚴格控制的，且有相應的指標
? 潔凈電梯轎廂內顆粒物（灰塵）不能積留（轎內光滑、防靜電），要易于通過氣流排出
? 潔凈電梯轎廂內的氣壓要大于井道內，井道內的空氣不能直接反流入轎廂
? 潔凈電梯轎廂內具有換氣次數/空氣流速的要求
? 潔凈電梯的部件不易產生灰塵

潔凈梯轎廂空氣過濾原理（無回風）

? 無回風潔凈轎廂主要用于潔凈度等級低于1000級的情況
?井道里的空氣經過FFU過濾后送入轎廂，然后通過轎門的縫隙排出轎廂，進入井道

潔凈梯轎廂空氣過濾原理（有回風）

? 有回風潔凈轎廂主要用于潔凈度等級等于或高于1000級的情況
?井道里的空氣經過FFU過濾后送入轎廂，然后一部分轎內空氣通過轎門的縫隙排出轎廂，進入井道；另一部分轎內空氣通過回風管返回FFU風腔，過濾后再次送入轎廂，形成內循環
? 回風原理基于從轎廂內排出的空氣質量優于井道，故重復利用轎廂內排出的空氣進行過濾的效果好于全部吸入井道內的空氣進行過濾

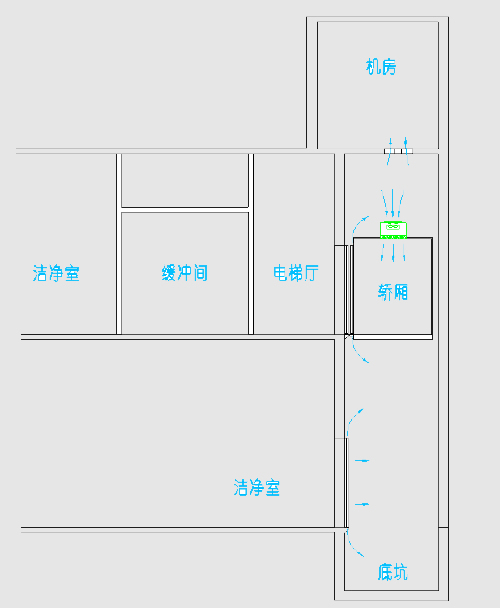

潔凈梯轎廂與井道中的氣流（井道無新風系統）

? 井道潔凈度一般低于轎廂和各層潔凈室
? 各層潔凈室的空氣自層門縫隙流入井道
? 井道中的空氣由FFU過濾后送入轎廂，除參與回風重新送入轎廂的空氣外，其余空氣通過轎門縫隙排出轎廂回到井道
? 井道中的空氣通過孔洞縫隙向低壓區排出，如通過繩孔向機房排出；如途徑層站存在非潔凈區，則通過層門縫隙向非潔凈區排出

潔凈梯轎廂與井道中的氣流（井道有新風系統）

? 井道潔凈度一般低于轎廂和各層潔凈室
? 各層潔凈室和轎廂內的空氣自門縫隙流入井道，井道新風系統的新風也送入井道
? 井道中的空氣由FFU過濾后送入轎廂，除參與回風重新送入轎廂的空氣外，其余空氣通過轎門縫隙排出轎廂回到井道
? 井道中的空氣通過排風口向井道外排出，或通過孔洞縫隙向低壓區排出

潔凈電梯的井道土建要求（用戶工程）

? 潔凈電梯井道內四壁、頂面和底面做粉刷，然后用涂環氧涂料；或使用潔凈廠房用封板對墻面進行鋪設，底坑底涂環氧地坪涂料（此項為必須）
? 潔凈電梯井道內同樣按潔凈空間設計，井道內潔凈度可比轎廂內低一級，或井道內裝設具有空氣過濾功能的新風-排風口以提高井道內空氣的質量（此項為推薦）
? 潔凈電梯井道層門口與潔凈室之間設置緩沖間（氣閘室），以此降低電梯開關門和貨物/人員進出電梯過程對潔凈室的污染，同時降低電梯開關門過程的風阻（此項為推薦）
